Giới thiệu chung
Thiết bị SH-GC2Z-T2-Lite là Công tắc cảm ứng điều khiển cửa cổng Zigbee 2
kênh được sử dụng trong hệ thống nhà thống nhà thông minh SmartHome,
hỗ trợ điều khiển 2 kênh để điều khiển cửa cổng.
Với thiết kế sử dụng công nghệ cảm ứng điện dung, mắt kính chống xước, vỏ
nhôm nguyên khối, thiết bị sẽ làm cho căn nhà tiện nghi, sang trọng. Bên
cạnh đó, với công nghệ kết nối không dây Zigbee, giúp cho việc lắp đặt thiết
bị trở nên dễ dàng trên các ngôi nhà đang sử dụng hoặc xây mới mà không
phải đi lại đường dây điện hay sửa đổi hạ tầng của ngôi nhà.
Thiết bị sử dụng điều khiển cho cửa cổng trong hệ thống nhà thông minh
SmartHome.
Thông số kỹ thuật
Điện áp hoạt động: 100-240V 50/60Hz
Công suất tải: 3A/kênh
Nhiệt độ hoạt động: 60ºC max
Tần số ZigBee: 802.15.4 – 2.4GHz
Kích thước: 96 x 94 x 30 mm
Khối lượng: 300 gram

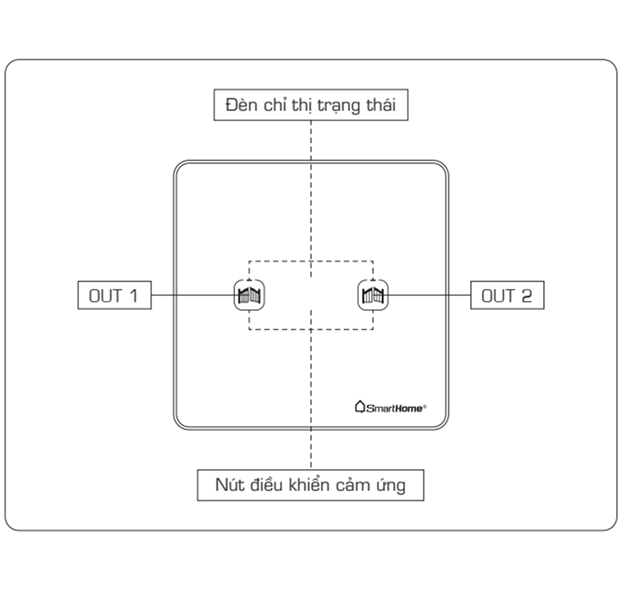

Sử dụng thiết bị
.png)
Chức năng sử dụng trực tiếp
Thiết bị SH-GC2Z-T2-Lite sử dụng công nghệ cảm ứng điện dung. Để điều
khiển các thiết bị điện, chạm giữ 0.5s vào biểu tượng tương ứng trên bề mặt
điều khiển cảm ứng. Khi đèn chỉ thị sáng, tương ứng với trạng thái bật của
thiết bị điện. Khi đèn chỉ thị sáng mờ, tương ứng với trạng tắt của thiết bị điện.
Chức năng sử dụng nâng cao
Với khả năng kết nối tới hệ thống nhà thông minh SmartHome thông qua
mạng không dây ZigBee, thiết bị có thể nhận lệnh từ các giao diện điều khiển
của hệ thống được cài đặt trên máy tính bảng Tablet hoặc Smartphone.
Ngoài ra, thiết bị SH-GC2Z-T2-Lite có thể hoạt động hoàn toàn tự động theo
kịch bản được cài đặt trên Server của hệ thống nhà thông minh SmartHome,
nhằm tạo ra sự tiện nghi cho ngôi nhà.

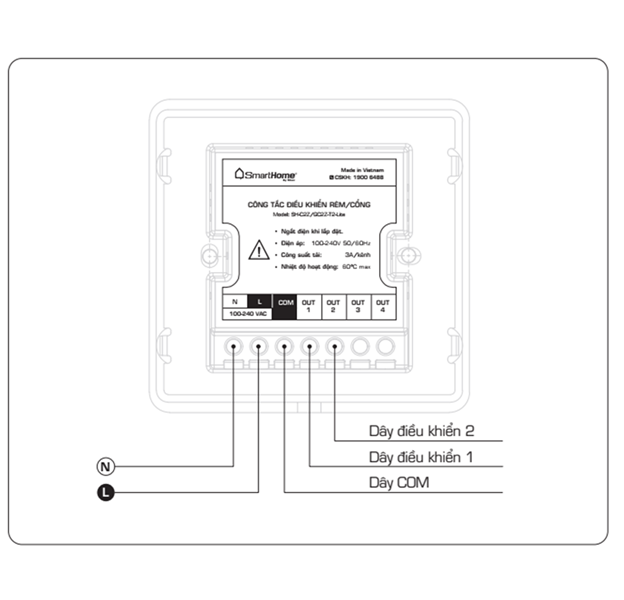

Sơ đồ kết nối
.png)
Hướng dẫn lắp đặt
Bước 1: Nối các đầu Dây chờ (2) từ Hộp âm tường (1) vào Hộp mạch công
suất (3) theo Sơ đồ nối dây.
Bước 2: Lắp Hộp mạch công suất (3) vào Hộp âm tường (1), vặn 2 vít M4 (4)
để cố định
Bước 3: Lắp Mặt điều khiển cảm ứng (5) vào Hộp mạch công suất (3)
Sử dụng an toàn
.png)
