Giới thiệu chung
Thiết bị SH-IRZ-Lite là thiết bị điều khiển hồng ngoại được sử dụng trong hệ
thống nhà thông minh SmartHome, để điều khiển các thiết bị gia dụng trong
nhà có hỗ trợ điều khiển từ xa như: điều hòa nhiệt độ, tivi…
Với tính năng điều khiển thông qua tín hiệu hồng ngoại tương tự như điều khiển
từ xa, thiết bị SH-IRZ-Lite giúp tích hợp các thiết bị gia dụng vào hệ thống
SmartHome một cách dễ dàng và tăng thêm các tiện ích cho hệ thống.
Thiết bị có thể kết nối với hệ thống thông qua mạng ZigBee, cho phép điều
khiển thiết bị thông qua ứng dụng cài đặt trên điện thoại di động hoặc máy
tính bảng.
Thông số kỹ thuật
Điện áp hoạt động: 5V - 1A
Nhiệt độ hoạt động: 60ºC max
Băng tần ZigBee: 2.4GHz
Khoảng cách truyền tín hiệu hồng ngoại: 5m max
Khối lượng: 220 gram
Sử dụng thiết bị
Sau khi thiết bị SH-IRZ-Lite được lắp đặt và tích hợp vào hệ thống, thiết bị sẽ
hỗ trợ điều khiển các thiết bị gia dụng trong nhà thông qua ứng dụng cài đặt
trên điện thoại di động hoặc máy tính bảng. Tùy thuộc vào loại thiết bị được
điều khiển, các giao diện sẽ được cung cấp phù hợp với thiết bị tương ứng.
Ngoài ra, người dùng có thể cài đặt các chức năng nâng cao cho thiết bị như:
Hẹn giờ, lập lịch hoạt động, kết nối với các thiết bị khác trong nhà... nhằm
tạo ra sự tiện nghi cho ngôi nhà.
Để đảm bảo việc thu phát tín hiệu hồng ngoại được ổn định,
hướng đầu phát hồng ngoại cần được điều chỉnh chính xác tới
thiết bị được điều khiển, hướng đầu thu hồng ngoại cần phải
được điều chỉnh chính xác tới hướng của điều khiển từ xa
thường sử dụng.
Tính năng của thiết bị điều khiển hồng ngoại
Thiết bị điều khiển hồng ngoại có thể phát tín hiệu hồng ngoại để điều khiển
các thiết bị. Đồng thời, thiết bị có thể thu tín hiệu từ các điều khiển từ xa của
các thiết bị để cập nhật trạng thái thiết bị khi người sử dụng dùng điều khiển
từ xa để điều khiển.

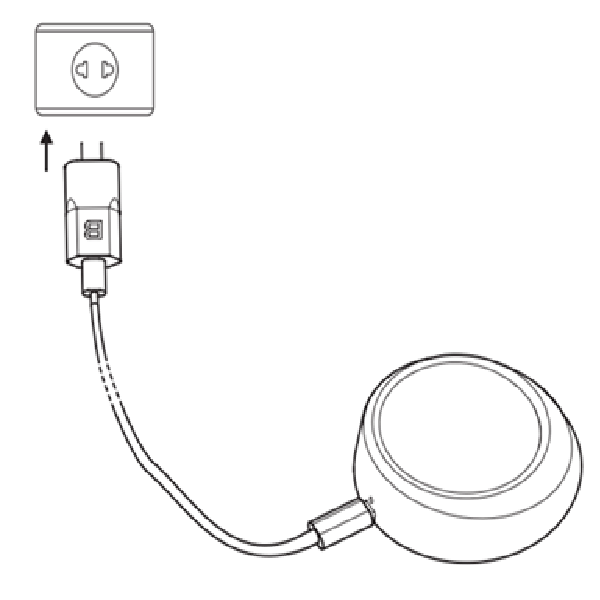

Sơ đồ kết nối
.png)
Hướng dẫn lắp đặt
Hướng dẫn lắp đặt: Trường hợp thiết bị để trên mặt phẳng
Bước 1: Chọn vị trí trên mặt phẳng sao cho đầu phát hồng ngoại hướng về
thiết bị cần điều khiển, và đầu thu hồng ngoại có thể thu được tín hiệu hồng
ngoại từ điều khiển từ xa.
Bước 2: Cắm dây kết nối với Adaptor và cắm Adaptor vào nguồn điện.
Hướng dẫn lắp đặt: Trường hợp thiết bị treo trên tường
Bước 1: Chọn vị trí trên tường sao cho đầu phát hồng ngoại hướng về thiết
bị cần điều khiển và đầu thu hồng ngoại có thể thu được tín hiệu hồng ngoại
từ điều khiển từ xa.
Bước 2: Dùng miếng dán đi kèm dán thiết bị vào tường.
Bước 3: Cắm dây kết nối với Adaptor và cắm Adaptor vào nguồn điện.

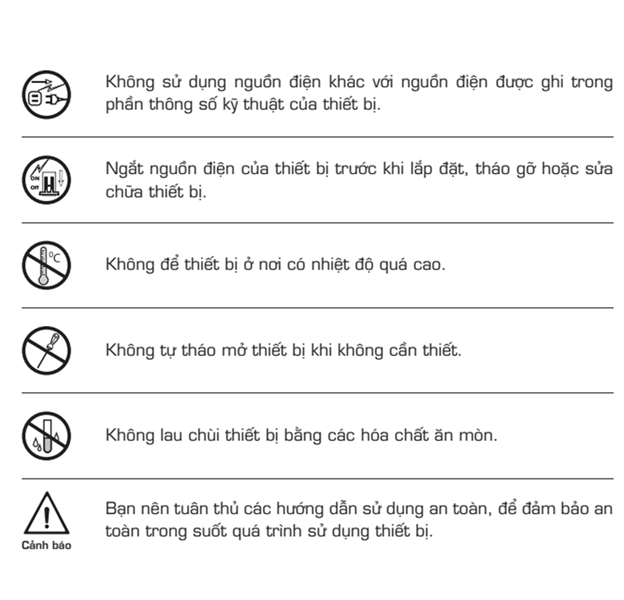

Sử dụng an toàn
.png)
