Giới thiệu chung
Thiết bị SH-SCZ-Pro là Thiết bị cảnh báo an ninh được sử dụng trong hệ thống
nhà thông minh Bkav SmartHome, có chức năng thu thập tín hiệu từ các cảm
biến an ninh như: Hàng rào điện tử, cảm biến vị trí, cảm biến kính vỡ, cảm biến
báo khói…
Thiết bị được kết nối với hệ thống thông qua mạng truyền thông không dây
ZigBee. Tín hiệu từ các cảm biến an ninh sau khi được thu thập, sẽ được thiết
bị chuyển đến Server hệ thống Bkav SmartHome để xử lý.
Thiết bị cảnh báo an ninh SH-SCZ-Pro hỗ trợ 4 kênh thu thập tín hiệu tiếp điểm
NC/NO, còi báo động và cung cấp nguồn ra 12VDC - 1A cho các cảm biến.
Thông số kỹ thuật
Điện áp hoạt động: 100-240V 50/60Hz
Nhiệt độ hoạt động: 60ºC max
Tần số ZigBee: 2.4GHz
Tiếp điểm ALARM: NO - 3A - 220VAC
Số kênh hỗ trợ: 4 kênh
Nguồn đầu ra: 12VDC - 1A
Kích thước: 100 x 100 x 37 mm
Khối lượng: 264 gram

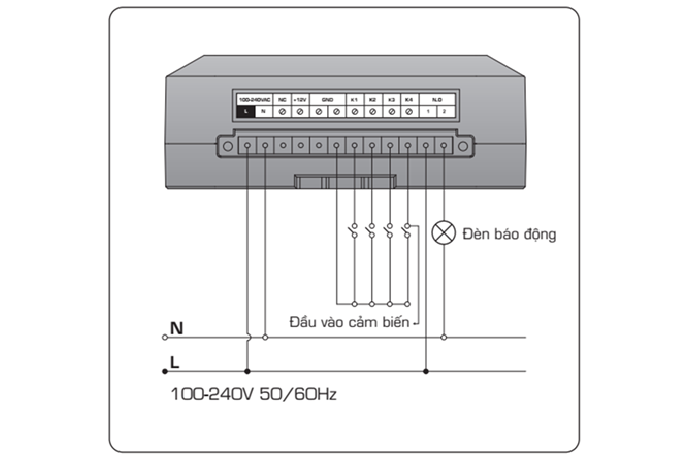

Sơ nối dây

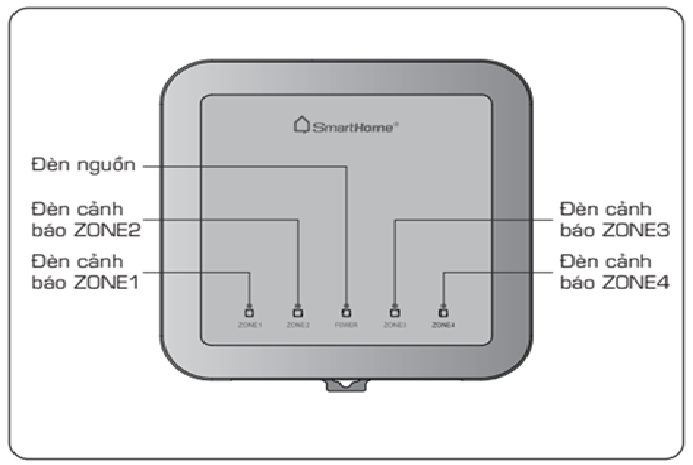

Tính năng của thiết bị điều khiển hồng ngoại
.png)
Chức năng của thiết bị
Thiết bị cảnh báo an ninh SH-SCZ-Pro tiếp nhận tín hiệu từ 4 kênh cảm biến,
khi có tín hiệu từ cảm biến thiết bị sẽ phát cảnh báo bằng còi, đóng tiếp điểm
NO - ALARM và chuyển thông tin cảnh báo về Server hệ thống Bkav SmartHome
.png)
Sử dụng thiết bị
Thiết bị SH-SCZ-Pro được sử dụng trong hệ thống an ninh của hệ thống nhà
thông minh Bkav SmartHome nhằm kết nối các cảm biến an ninh với hệ thống
điều khiển trung tâm. Để sử dụng với thiết bị SH-SCZ-Pro, các cảm biến an ninh
phải có đầu ra là các tiếp điểm dạng thường đóng NC hoặc thường mở NO.
Sau khi kết nối các đầu ra của các cảm biến an ninh với thiết bị SH-SCZ-Pro,
cần thực hiện hiệu chỉnh các thông số đầu vào của thiết bị như loại tiếp điểm,
thời gian khởi động… của từng loại cảm biến an ninh để đảm bảo hệ thống hoạt
động chính xác.
Khi có tín hiệu báo động từ các cảm biến, thiết bị SH-SCZ-Pro sẽ bật còi và báo
động, đồng thời gửi tín hiệu thông báo về Server hệ thống Bkav SmartHome.
Hướng dẫn lắp đặt

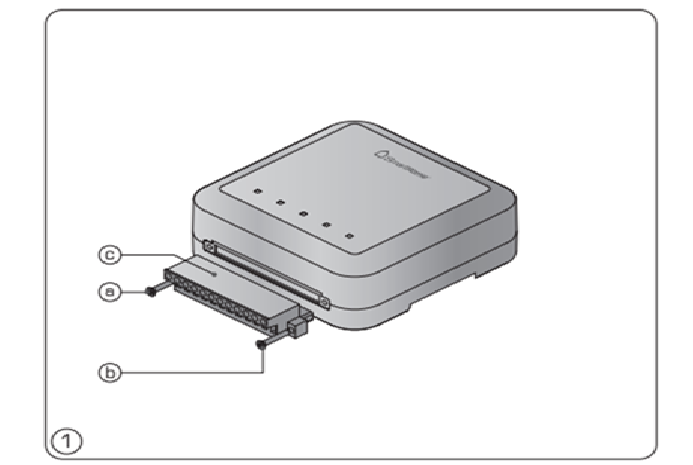

Bước 1:Tháo 2 vít (a) và (b) để tháo connector (c) ra khỏi thiết bị như Hình (1).
.png)
Bước 2: Cài thiết bị vào thanh ray. Kéo lẫy cài (d) xuống, đặt thiết bị theo đúng
vị trí thanh ray rồi đẩy lẫy cài (d) vào vị trí ban đầu như Hình (2).
Bước 3: Nối các dây dẫn vào connector Hình (3), theo đúng sơ đồ nối dây trang 2
Bước 4: Lắp connector (c) đúng chiều vào thiết bị, vặn 2 vít (a) và (b) theo Hình (4)
